V 型缺口梁复材剪切夹具

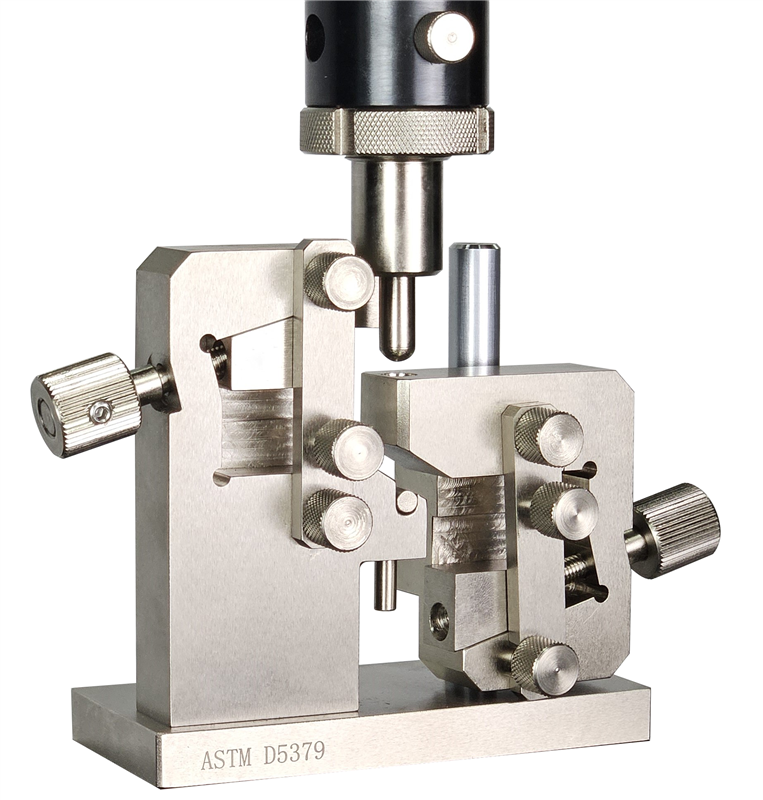

ASTM D5379 V 型缺口梁复材剪切夹具是用于通过 V 型缺口梁法测定复合材料剪切性能的专用夹具。以下是其详细介绍：

结构特点：ASTM D5379 V 型缺口梁复材剪切夹具通常为四点非对称弯曲夹具。夹具的每一半都包含一个楔形作用夹头，可在试样宽度方向上轻轻夹紧试样的一半，同时在试样背面提供支撑。其中一个夹头（通常是下半部分）安装在基板上，基板还支撑着一个直线轴承轴，而另一个夹头（通常在上部位置）包含一个直线轴承，该直线轴承安装在基板的轴上。夹具的两半部分之间留有特定的未支撑间隙。

关键部件功能：夹具的主要设计特点是确保施加的试验载荷线有效地通过 V 型缺口的根部。这通过使用一个缺口对准销来实现，在组装试样时可以抬起该销以设置试样位置。然后通过使用几乎无摩擦的交叉滚子轴承来保持剪切力，该轴承确保运动是垂直的，并且仅在载荷方向上，其他所有轴都被刚性约束。

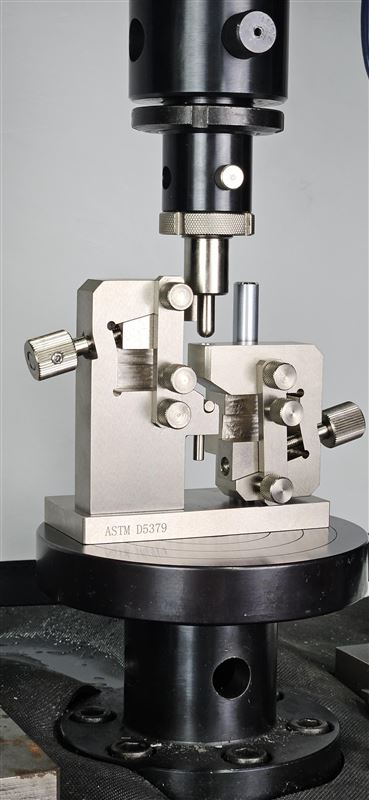

工作原理：夹具的上下部分分别与试验机的上下连接点相连，载荷从夹具的顶部施加到位于夹具两个分开部分中间的 V 型缺口试样上。在测试过程中，有时会在样品中间粘贴应变片来测量应变变形，通过这种方式来评估复合材料的剪切性能。

使用注意事项：根据 ASTM D5379 测试标准，试样厚度可在较宽范围内选择，但应尽可能保持在 3-4mm 范围内。对于厚度小于 2.5mm 的材料，应使用标签进行测试。同时，在安装试样时，必须确保试样缺口与加载夹具的作用线对齐，以避免产生偏轴力，影响测试结果的准确性。
