复材压缩夹具

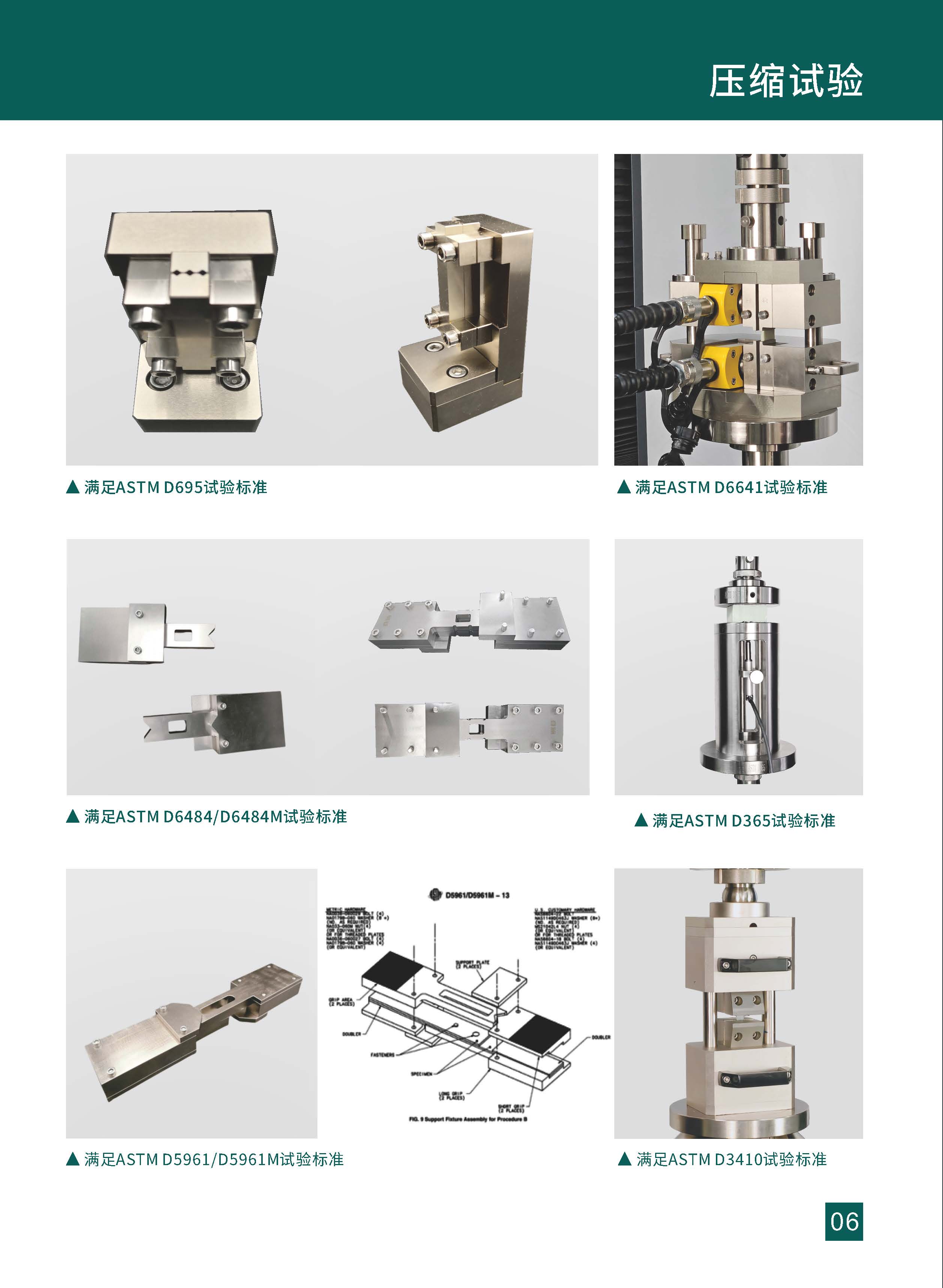

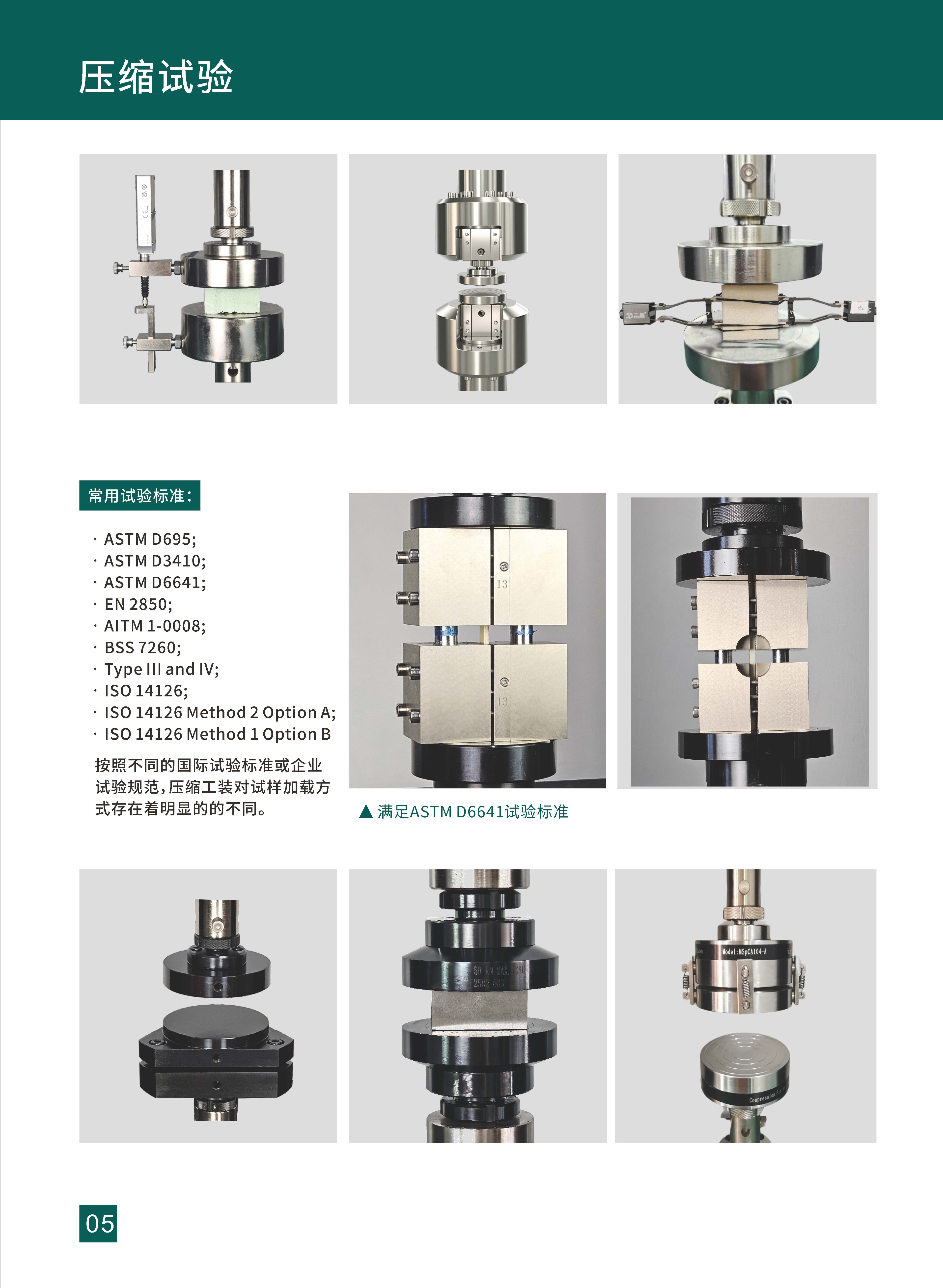

用途：ASTM D6641 夹具主要用于测定纤维复合材料层压板在压缩载荷下的杨氏模量、强度和断裂应变。该试验适用于 0°、90° 或多向 / 单向层压板，编织和铺层粗布复合材料，或具有不连续和随机分布的增强纤维的纤维复合材料，如短切纤维复合材料、SMC 等。

结构特点：夹具通常由高质量不锈钢制成。它通过工装中上下相互引导的 4 个螺栓夹紧试样，试样的端面与设备的端面齐平。一些夹具还配备有线性导轨或锥形套筒来防止压曲，如符合 ISO 8515 和 JIS K7076（方法 B）的夹具通过沿圆筒导轨推动锥形套筒来防止压曲，ASTM D3410 对应型则通过 2 根线性导轨防止压曲。

使用方法：将试样插入夹具的两半部分，使试样的端部与夹具的顶部和底部齐平，然后按照对角线顺序分 3-4 次拧紧夹具螺丝至规定扭矩，如 2.7N・m。将安装有试样的夹具放在万能试验机的压板之间，若使用应变测量装置，需将其连接到试样上，以 1.3mm/min 的速率加载至试样破坏，记录力 - 应变曲线。

注意事项：试样的加工公差有严格要求，端面平行度≤0.03mm，厚度偏差≤0.06mm。测试过程中要使用背贴应变片监控弯曲率，需＜10%，且破坏必须发生在标距段内，否则测试结果无效。

常见应用场景

航空航天：测试碳纤维复合材料机身蒙皮、机翼壁板的拉伸 / 压缩强度，确保满足飞行载荷要求；

汽车行业：验证玻璃纤维复合材料保险杠、车门内板的弯曲强度和冲击韧性；

风电领域：检测风电叶片用复合材料的剪切强度，评估叶片抗风载疲劳性能。
